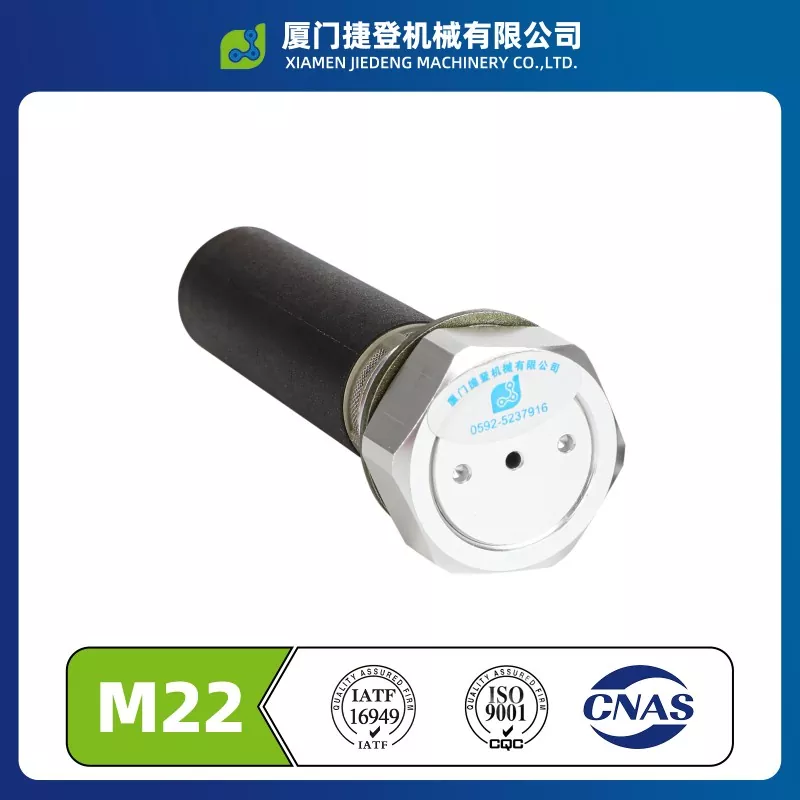

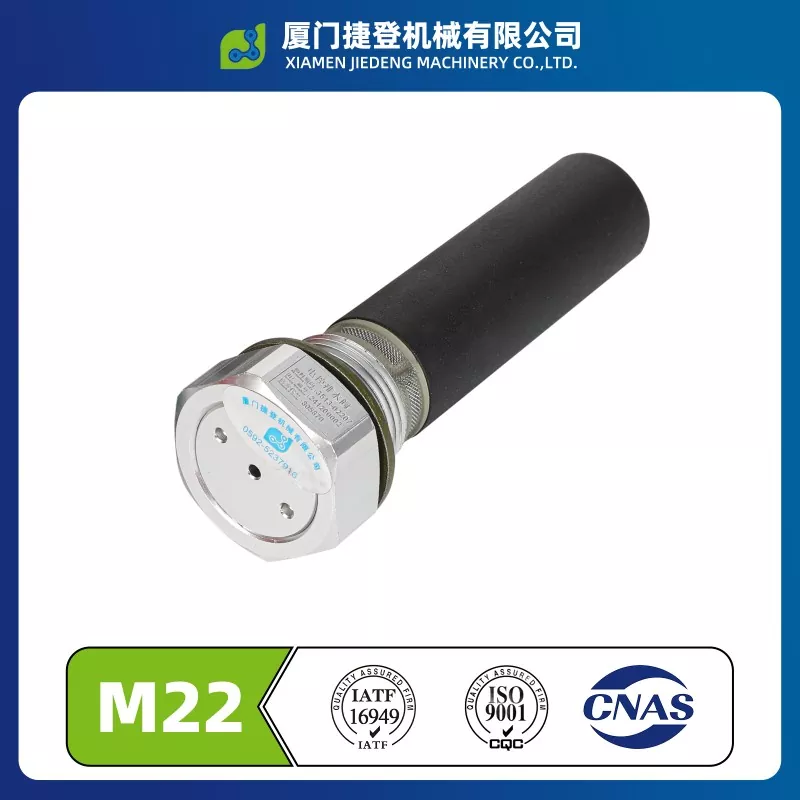

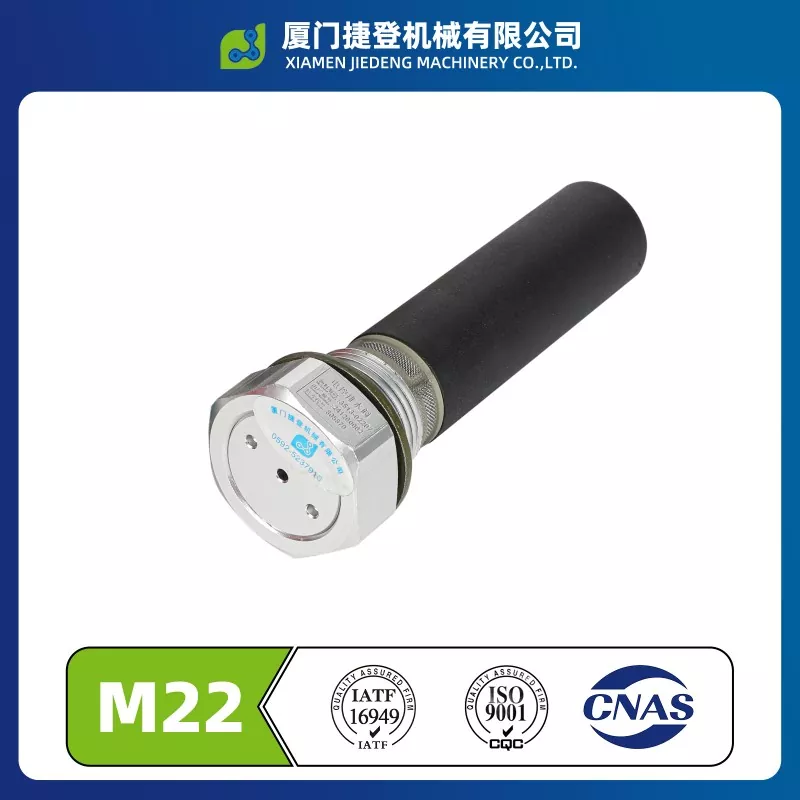

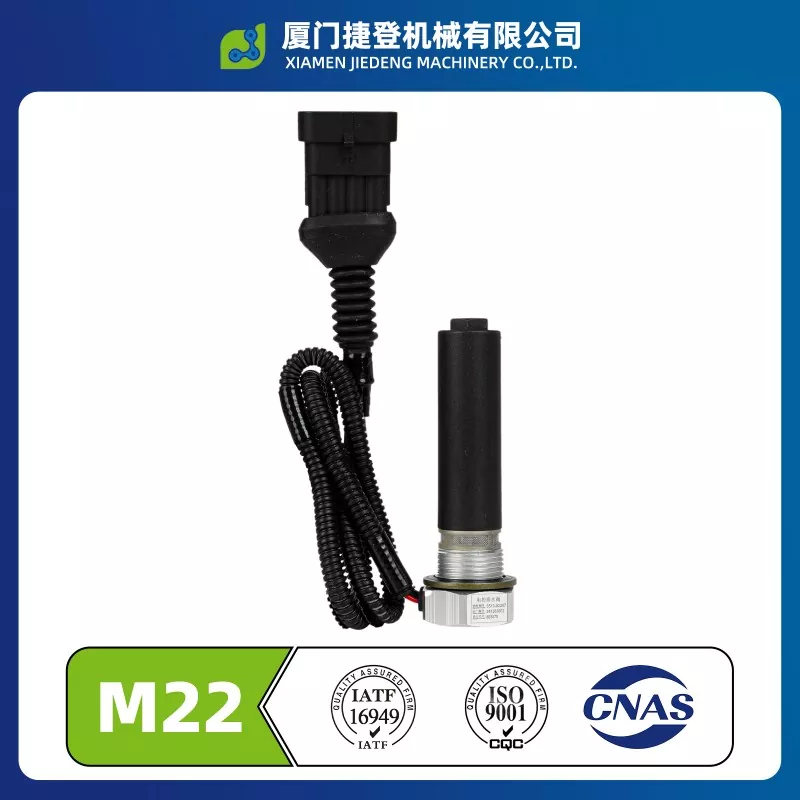

Xiamen Jiedeng JD-DDPS-004, un destacado fabricante chino, produce la válvula de condensación del sistema de frenos de aire utilizando líneas de montaje estandarizadas. Con protección de triple sello en componentes críticos y tecnología profesional automatizada de encapsulado de adhesivo AB, el producto se adhiere a un sistema de control de calidad de tres niveles durante todo el proceso de fabricación. Con una excelente confiabilidad de sellado y un ensamblaje consistente, garantiza un rendimiento estable a largo plazo en condiciones de alta presión y amplia temperatura, lo que lo convierte en una opción premium para los sistemas de frenos de aire de vehículos comerciales.
La válvula de drenaje solenoide JD-DDPS-004 adopta un modo de producción de línea de ensamblaje modular completamente automático, específicamente personalizado para la válvula de drenaje de tanques de aire de vehículos comerciales. El proceso de producción general se divide en 12 pasos estándar independientes, como el desmontaje del cabezal piloto, el prensado de la bobina, la instalación del filtro de alta precisión, la aplicación del pegamento sellador, la calibración del cuerpo de la válvula y la prueba de presión.
El proceso de producción está altamente especializado y estandarizado. Cada estación de trabajo cumple estrictamente un tiempo de trabajo estándar de 15 a 30 segundos por pieza. La capacidad de producción estable del taller puede alcanzar las 200 piezas por hora, con una capacidad de producción diaria de más de 4.800 piezas. Esto puede satisfacer las necesidades de pedidos de exportación a gran escala, compras colectivas de flotas y servicios posventa de reemplazo de lotes.
Todas las estaciones de trabajo están equipadas con accesorios, plantillas de posicionamiento y equipos de calibración de torque hechos a medida, lo que elimina por completo errores de operación cruzada, como desalineación, aflojamiento y desviaciones de ensamblaje en el ensamblaje manual de componentes.
Al mismo tiempo, los productos están equipados con un sistema de trazabilidad de calidad de un producto, un código de barras. Cada producto está vinculado a un lote de producción, una estación de trabajo, un operador y datos de inspección únicos, lo que permite una trazabilidad completa.
En comparación con el proceso tradicional de ensamblaje disperso, este modelo controla el error de consistencia del ensamblaje del producto dentro de ±0,02 mm y la tasa de aprobación del producto es estable en más del 99,8 %.
La estabilidad de la producción y la uniformidad del producto superan con creces los procesos industriales ordinarios, sentando las bases para que los productos sean compatibles con diversos camiones pesados, autobuses y tanques de aire de maquinaria de construcción desde la fuente de producción.
En respuesta a las duras condiciones de trabajo del tanque de aire, como la acumulación de agua a alta presión, las grandes fluctuaciones de temperatura y las frecuentes aperturas y cierres, esta válvula de drenaje controlada por solenoide ha establecido un sistema de protección de sellado de triple precisión.
Todos los parámetros del proceso son controlables cuantitativamente, lo que previene eficazmente fugas de agua, fugas de aire y fallas de sellado. Los estándares del proceso central siguen estrictamente los estándares de componentes de servicio pesado de la industria, y todos los parámetros han pasado pruebas de simulación de condiciones de trabajo de terceros, con informes de prueba completos archivados.
1. Sello de bloqueo roscado:Las partes roscadas del cuerpo de la válvula y el núcleo de la válvula están recubiertas uniformemente con un agente de bloqueo especial resistente a altas temperaturas. El espesor del recubrimiento se controla estrictamente entre 0,08 y 0,12 mm. Después del curado, puede soportar un impacto de alta presión de 8 bares y evitar que la rosca se afloje y se produzcan fugas.
2. Protección de lubricación del par de movimiento:Las superficies de contacto móviles del cuerpo de la válvula están recubiertas con grasa lubricante antienvejecimiento y duradera, adecuada para un rango de temperatura extremadamente amplio de -40 ℃ a +85 ℃. Esto garantiza una apertura y cierre suaves del núcleo de la válvula sin atascos y evita que se pegue a baja temperatura o falle por sequedad a alta temperatura.
3. Sello radial de alta precisión:Las ranuras de sellado de las llaves se procesan mediante fresado de precisión. La tolerancia del cuerpo de la ranura se controla dentro de ±0,01 mm. Combinado con una junta tórica personalizada a base de flúor, la tasa de deformación por estiramiento de la junta tórica se controla estrictamente dentro del rango óptimo de 15% -20%, evitando el envejecimiento por estiramiento excesivo y las fugas por relajación.
Después de pruebas de durabilidad realizadas por terceros, este sistema de sellado puede lograr 100.000 aperturas y cierres de alta frecuencia sin fugas. Bajo la presión de trabajo normal de 0,3 - 1,0 MPa para tanques de almacenamiento, no tiene problemas de fugas de aire ni de agua durante el funcionamiento a largo plazo.

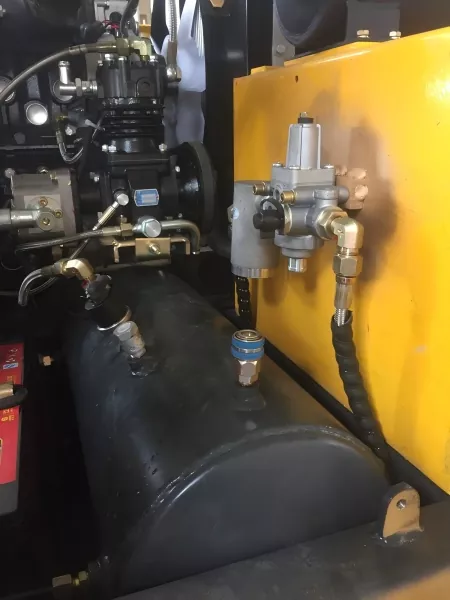

Se adapta perfectamente a diversas condiciones de trabajo, como camiones, autobuses, maquinaria de construcción y tanques de almacenamiento de compresores de aire. La vida útil del producto es más de un 60% mayor que la de las válvulas de drenaje comunes.
El proceso de sellado de la bobina del producto y los orificios de plomo adopta un equipo de encapsulación de pegamento AB totalmente automático de grado industrial durante todo el proceso. Elimina la incertidumbre del encapsulado manual y establece un procedimiento de encapsulado estandarizado y basado en datos para garantizar el aislamiento eléctrico y el rendimiento a prueba de agua y polvo del producto.
Todos los parámetros del proceso son rastreables y verificables, y se proporciona un informe de prueba de rendimiento eléctrico al salir de fábrica.
En primer lugar, se lleva a cabo un tratamiento de desgasificación al vacío de 0,1 MPa de 5 minutos para eliminar completamente las microburbujas dentro del gel, evitando grietas, filtraciones de agua y fugas de electricidad en el entorno posterior de alta temperatura y alta presión.
En segundo lugar, se activa el modo de dosificación de gel cuantitativo y preciso, con el error del volumen de dosificación controlado dentro de ±0,5 g, lo que garantiza un sellado completo y perfecto, sin espacios ni desbordes del gel, y una cobertura del 100 % del sellado.
El equipo está equipado con un mecanismo inteligente de eliminación de gel residual y antiquemaduras en seco, que limpia automáticamente el gel ineficaz al apagarlo y reiniciarlo, eliminando el gel residual que puede afectar el efecto de sellado.
Al mismo tiempo, también está equipado con un sistema de limpieza totalmente automático y reposición inteligente de agua con taninos, sin intervención humana durante todo el proceso.
Este proceso de encapsulación automatizado permite que el producto alcance un nivel de protección IP67, que puede evitar por completo la intrusión de lluvia, acumulación de agua y polvo. La resistencia de aislamiento de la bobina permanece estable en ≥100MΩ, resolviendo eficazmente los problemas comunes de fugas, cortocircuitos y daños por entrada de agua en las válvulas de drenaje de control eléctrico.
Es adecuado para condiciones de trabajo complejas en exteriores, humedad y polvo en vehículos, y su estabilidad de seguridad eléctrica supera con creces la de los productos comunes de la industria.

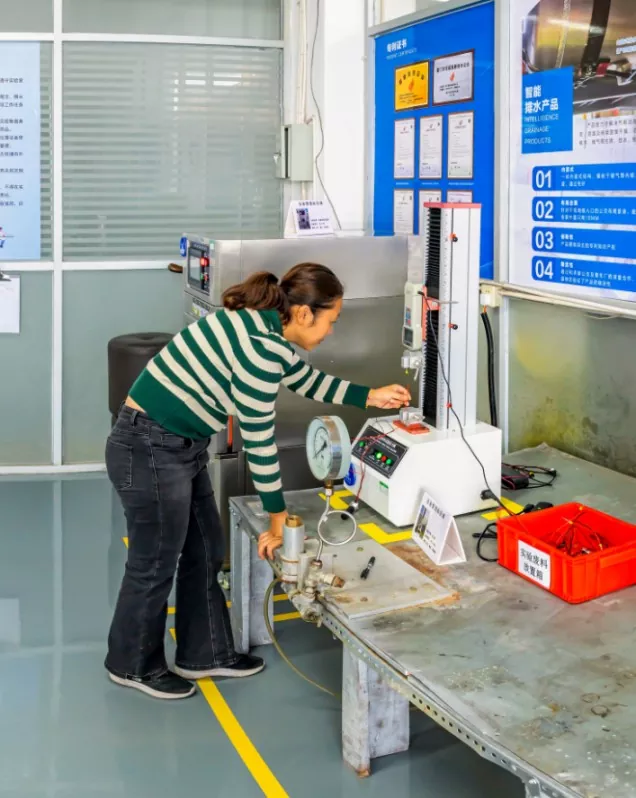

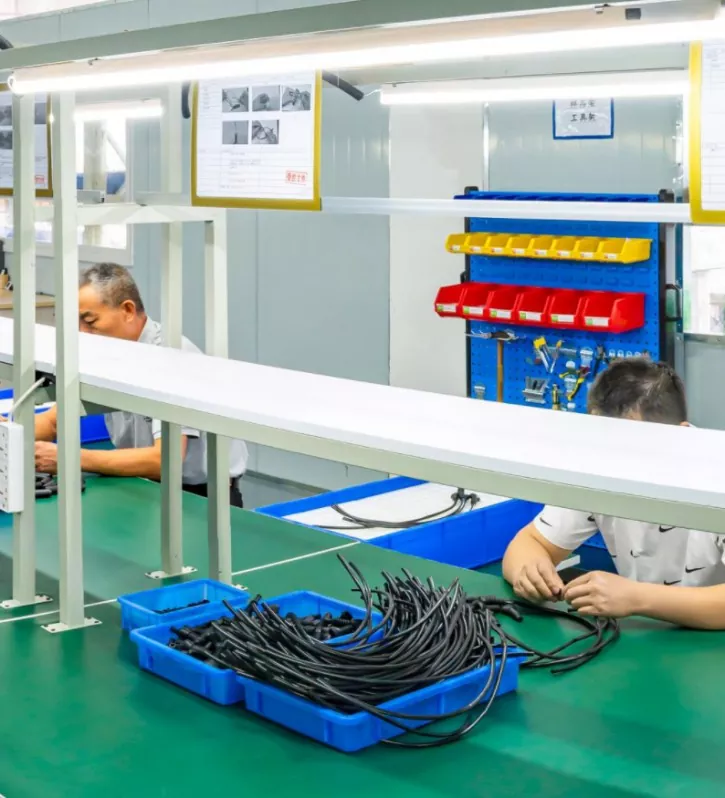

Toda la serie de válvulas de drenaje de vehículos ha establecido un sistema de control de calidad de tres niveles de circuito cerrado antes, durante y después del evento. Está equipado con equipos de prueba completos, estándares de operación e informes de prueba. Cada producto se somete a 16 pruebas exhaustivas antes de salir de fábrica. Ningún producto defectuoso sale nunca de fábrica. Tiene un archivo completo de cumplimiento de calidad, que puede respaldar la inspección de calidad del comercio exterior, la inspección de fábrica del cliente y la inspección de lotes.
Antes de cada lote de producción, los inspectores de calidad verificarán las especificaciones del material, las dimensiones del cuerpo de la válvula, los parámetros de la bobina y los accesorios de sellado. La primera pieza se someterá a mediciones de tamaño completo, pruebas de presión y pruebas de encendido. Sólo después de confirmar que no hay errores se puede continuar con la producción en masa, eliminando así los problemas de calidad relacionados con los lotes.
Después de que cada operador de la estación de trabajo complete el ensamblaje, verificará uno por uno la separación de las piezas, el estado de la aplicación del pegamento y la precisión de la instalación de la junta tórica. Cualquier producto deformado, desalineado o defectuoso será eliminado automáticamente.
Una vez finalizado el producto terminado, se someterá a pruebas de estanqueidad al gas a alta presión, pruebas de apertura y cierre al encender y pruebas de impermeabilidad. Estas pruebas simulan condiciones reales de funcionamiento del vehículo para su detección.
Todos los productos defectuosos se numeran uniformemente, se aíslan para su almacenamiento y se registran para su trazabilidad, formando un circuito cerrado para la rectificación del problema. Una vez implementado todo el sistema de control de calidad, la tasa de productos defectuosos en la fábrica es inferior al 0,2%.
A través de pruebas autorizadas por terceros, todos los indicadores como la tolerancia a la presión, el rendimiento de apertura y cierre, la durabilidad del sellado y la seguridad eléctrica de los productos han cumplido con los estándares, y se pueden proporcionar informes de inspección de fábrica, informes de pruebas de rendimiento e informes de nivel de protección IP, cumpliendo con los estándares de entrada para los mercados extranjeros.
|
Modelo compatible |
JD-DDPS-004 Válvula de drenaje automática del tanque de aire controlada eléctricamente |
|
voltaje de trabajo |
12V / 24V (Especificaciones duales universales para camiones y autobuses) |
|
Presión de trabajo aplicable |
0,3 MPa - 1,0 MPa |
|
Rango de temperatura de trabajo |
-40℃ ~ +85℃ |
|
Nivel de protección |
IP67 |
|
Vida útil |
≥100.000 operaciones de apertura y cierre |
|
Escenarios aplicables |
Camiones pesados, camiones ligeros, autobuses, maquinaria de construcción, compresores de aire, tanques de almacenamiento de aire para vehículos comerciales. |
|
Material del núcleo |
Cuerpo de válvula de latón de alta resistencia + sellador de fluorocarbono + bobina de cobre puro, resistente al óxido y a la corrosión. |
Para camionetas ligeras pequeñas y vehículos comerciales domésticos, se prefiere la versión de 12 V; para camiones pesados, vehículos de carga de larga distancia, autobuses grandes y maquinaria de construcción, la versión de 24 V se aplica uniformemente para evitar desajustes de voltaje y evitar mal funcionamiento durante el arranque y el apagado.
En áreas con fuertes lluvias, alta humedad y bajas temperaturas, se debe seleccionar el modelo con características de impermeabilidad IP67 y resistencia a bajas temperaturas para evitar la acumulación de agua, la formación de hielo y la entrada de polvo que podrían dañar el cuerpo de la válvula.

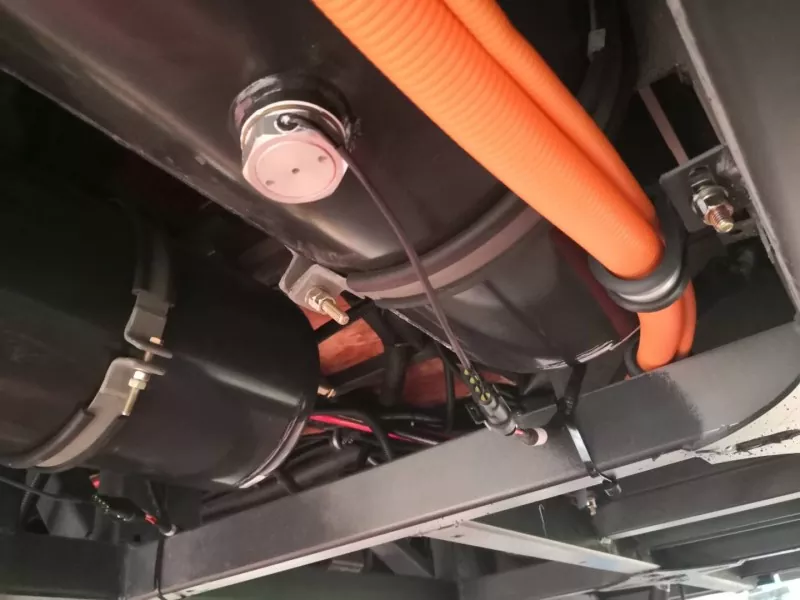

Es compatible con la mayoría de los orificios de instalación de tanques de aire originales de fábrica de vehículos comerciales, lo que elimina la necesidad de modificar la tubería y permite el reemplazo directo de la antigua válvula de drenaje manual y la válvula de drenaje de control eléctrico simple y común. También es compatible con los principales modelos de vehículos del mercado.
Los compradores de flotas, talleres de reparación y comercio exterior pueden combinar especificaciones de lotes de 12 V/24 V. Se admiten logotipos y empaques de lotes personalizados, y es adecuado para etiquetado de marcas en el extranjero, distribución de canales y otros requisitos.
R: Primero, verifique si el voltaje es compatible y el cableado está seguro; En segundo lugar, verifique si la presión del tanque de aire alcanza el umbral de trabajo de 0,3 MPa. Si no se ha utilizado durante mucho tiempo, puede limpiar ligeramente las impurezas del filtro del cuerpo de la válvula. Después de una instalación y combinación normales, drenará el agua automáticamente a intervalos regulares.
R: En condiciones normales, no debería haber ninguna fuga de aire. Si hay una fuga de aire, generalmente se debe a una desalineación de la junta tórica o a un aflojamiento de la tubería. Simplemente vuelva a apretar la tubería y verifique las piezas de sellado para resolver el problema. El rendimiento de sellado de los productos suministrados de fábrica se ha probado bajo alta presión y no hay problemas de calidad.
R: El producto está diseñado para ser compatible con entornos de baja temperatura de -40 ℃. Los sellos y lubricantes están fabricados con materiales resistentes a bajas temperaturas y el cuerpo de la válvula no está diseñado para retener agua. En condiciones normales de funcionamiento, no se congelará ni se atascará. Es adecuado para uso a largo plazo en zonas del norte y de gran altitud.
R: En condiciones normales de uso del vehículo, la vida útil puede alcanzar de 3 a 5 años. Todos los modelos vienen con garantía estándar de exportación. Si no está dañado por factores humanos, puede ser reemplazado mediante el servicio postventa. Se proporcionarán servicios de soporte técnico durante todo el proceso.
R: Apoyamos la producción de pedidos a gran escala, el diseño de logotipos personalizados para productos, la personalización del embalaje estándar de exportación y podemos proporcionar un conjunto completo de informes de prueba y documentos de calificación para cumplir con los requisitos de ventas en plataformas extranjeras y las necesidades de suministro para canales fuera de línea.
