Además deVálvulas de drenaje del tanque de aire, Maquinaria Jiedengtambién ofrece controladores de válvulas de drenaje, y actúa como fabricante y proveedor de soluciones integrales. Esta serie de productos comprende específicamente dos modelos principales, que presentan una instalación flexible y conveniente adecuada para una amplia gama de tipos de vehículos, incluidos camiones pesados, camiones de minería, autocares, autobuses urbanos y semirremolques.
El controlador de válvula de drenaje es el núcleo de control inteligente de los sistemas de frenado neumático para vehículos comerciales, autobuses y remolques. Cuando se utiliza junto con la válvula de drenaje controlada eléctricamente, funciona como el cerebro del sistema de drenaje.
Se utiliza principalmente para controlar la válvula de drenaje controlada eléctricamente, facilitando el drenaje automático del agua condensada en el depósito de aire, evitando así la oxidación de las tuberías y los cuerpos de las válvulas, así como la falla de los frenos.
|
Imagen |
Especificación del modelons |
Instrucciones |
|
|

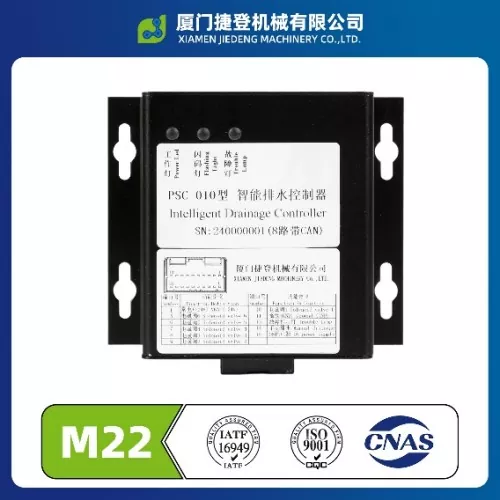

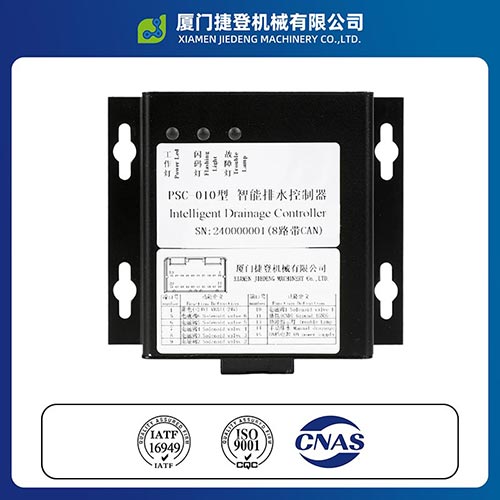

CÓDIGO JD: PSC-010 TAMAÑO: 120*100*35 Orificio de instalación: 4 - φ9 Voltaje de funcionamiento: CC 18 V - 36 V Canales de control máximo: 8 Detección de fallas: cortocircuito o circuito abierto Nivel de protección: IP5X Temperatura de funcionamiento: -20 ℃ a 100 ℃ Material del producto: aleación de aluminio. Modelo de complemento: AMP 174047-2 |
Se utiliza como unidad de control para la válvula de drenaje controlada eléctricamente. Para ambientes de baja temperatura y áreas de gran altitud con riesgo de congelación, si es necesario habilitar la función de monitoreo de temperatura, se debe conectar un sensor de temperatura. El circuito de control máximo es 8. En condiciones normales, puede controlar hasta 8 válvulas de drenaje controladas eléctricamente, pero al ponerlas en paralelo, se pueden controlar más válvulas de drenaje. |
|
|

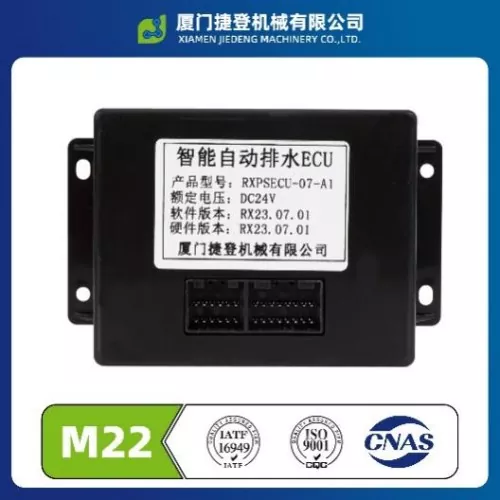

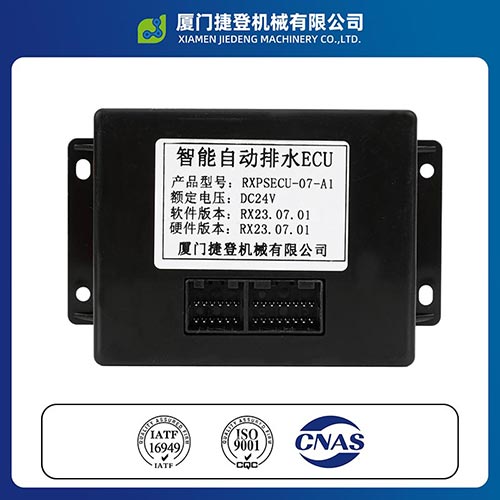

CÓDIGO JD: RXPSECU-07-A1 TAMAÑO: 120*100*28 Orificio de instalación: 4 - φ4 Voltaje de funcionamiento: CC 19 V - 32 V Máx. canales de control: 7 Detección de fallas: cortocircuito o circuito abierto Nivel de protección: IP5X Temperatura de funcionamiento: -20 ℃ a 100 ℃ Material del producto: plástico Modelos de enchufe: AMP 174045-2 y AMP 174046-2 |
Se utiliza como unidad de control para la válvula de drenaje controlada eléctricamente. Para ambientes de baja temperatura y áreas de gran altitud con riesgo de congelación, si es necesario habilitar la función de monitoreo de temperatura, se debe conectar un sensor de temperatura. El circuito de control máximo es 8. En condiciones normales, puede controlar hasta 8 válvulas de drenaje controladas eléctricamente, pero al ponerlas en paralelo, se pueden controlar más válvulas de drenaje. |
Las funciones básicas de los dos controladores de drenaje inteligentes son muy similares. Básicamente, PSC-010 es una versión mejorada de RXPSECU-07-A1. Ambos admiten monitoreo de temperatura, detección de fallas, comunicación CAN y expansión paralela de múltiples válvulas. Funcionan de manera idéntica en escenarios de control de drenaje convencionales.
La principal diferencia radica en la actualización de detalles:
PSC-010 ha mejorado la carcasa de plástico a aleación de aluminio, lo que ha mejorado su resistencia al impacto y es más adecuada para condiciones de trabajo duras; la interfaz se ha fusionado de ranuras dobles a una ranura única, lo que simplifica el proceso de instalación y cableado.
Las nuevas características incluyen luces de trabajo, luces de código intermitentes y luces de falla, lo que mejora significativamente la eficiencia de la detección de fallas, y el canal de control máximo también se ha actualizado a 8 canales.
La carcasa de aleación de aluminio es más duradera y resistente a daños.
El diseño de una sola ranura ofrece un cableado sencillo.
Las tres luces indicadoras facilitan la resolución rápida de problemas.
El control de 8 canales proporciona una mayor escalabilidad, lo que lo hace adecuado para diversas condiciones de trabajo complejas.
Es completamente funcional en un solo paso.
Tiene todas las funciones principales y cumple con los requisitos básicos de control de drenaje.
La carcasa de plástico tiene un coste menor.
Con 7 canales de control, es adecuado para escenarios comunes y puede usarse de manera estable incluso con un presupuesto limitado.
Ambos controladores de drenaje inteligentes admiten una instalación flexible:
El modelo PSC-010 está equipado con 4 orificios de instalación de φ9 y el modelo RXPSECU-07-A1 está equipado con 4 orificios de instalación de φ4.
Se pueden fijar directamente con tornillos o rápidamente con bridas y son adecuados para diversos escenarios de instalación.
Se recomienda seleccionar la ubicación de instalación en áreas como el compartimiento eléctrico del vehículo, el interior de la cabina del conductor, que sean secas, ventiladas y convenientes para el mantenimiento, evitando áreas donde el chasis sea propenso a salpicaduras de barro y fuentes de calor de alta temperatura, y evitando la instalación desnuda al aire libre para garantizar el funcionamiento estable del equipo.
Se utiliza principalmente en todos los modelos de vehículos comerciales con sistema de frenado neumático, como camiones pesados, camiones mineros, autobuses, autobuses urbanos y semirremolques.
Controla automáticamente el calentamiento de la válvula de drenaje y descarga el agua condensada del depósito de aire, evitando la oxidación de las tuberías, evitando obstrucciones por hielo en invierno y garantizando la seguridad de los frenos.
Las tres luces indicadoras son la luz de trabajo, la luz de código intermitente y la luz de falla. En condiciones de funcionamiento normales, la luz de trabajo permanece encendida constantemente; Si hay una falla, la luz de falla permanece encendida constantemente mientras la luz del código parpadeante parpadea. Según el patrón de parpadeo de la luz del código intermitente, puede determinar inicialmente la causa de la falla.
Los detalles son los siguientes:
|
Luz de código intermitente y luz de fallo Pantalla |
Descripciones |
|
extinguir |
SIN FALLOS |
|
Parpadea una vez |
El canal 1 está abierto o conectado a tierra. |
|
Parpadea dos veces |
El canal 2 está abierto o conectado a tierra. |
|
Parpadea 3 veces |
El canal 3 está abierto o conectado a tierra. |
|
Parpadea 4 veces |
El canal 4 está abierto o conectado a tierra. |
|
Flash 5 veces |
El canal 5 está abierto o conectado a tierra. |
|
Parpadea 6 veces |
El canal 6 está abierto o conectado a tierra. |
|
Parpadea 7 veces |
El canal 7 está abierto o conectado a tierra. |
|
Parpadea 8 veces |
El canal 8 está abierto o conectado a tierra. |
|
Parpadea 9 veces |
Circuito abierto del canal de calefacción o fallo de conexión a tierra. |
|
Parpadea 10 veces |
Circuito abierto o conexión a tierra del sensor de temperatura. |
El controlador de drenaje inteligente presenta modos de control flexibles, lo que permite la selección de soluciones adecuadas en función de los requisitos reales:
Si se conecta al bus CAN, puede configurar de manera flexible varias lógicas de drenaje, calefacción y protección basadas en parámetros como la presión y la velocidad del vehículo, adaptándose a condiciones de trabajo complejas.
La lógica de control predeterminada es el modo comúnmente utilizado por los clientes. No requiere conexión al bus CAN y puede funcionar normalmente al encenderse.
La operación es conveniente y no se necesita depuración adicional. Puede cumplir con la mayoría de los escenarios de uso rutinario. Específicamente:
1. Cuando el interruptor de llave del vehículo se coloca en la posición ON, el vehículo realizará la función de drenaje automático:
① t°>3℃: El drenaje se produce inmediatamente;
② t°≤3℃: no se ejecutará el ciclo de encendido y drenaje;
2. Cuando el interruptor de llave está apagado:
① t°>3℃: El drenaje se produce inmediatamente;
② t°≤3℃: El drenaje no se ejecutará cuando se apague la energía.
3. El tiempo del intervalo de drenaje para las válvulas de almacenamiento húmedo es de 30 minutos, el tiempo del intervalo de drenaje para las válvulas #2 a #8 es de 2 horas y el tiempo de drenaje para cada ciclo es de 2 segundos.
1. Después de encender la posición ON:
t°≤3℃: Salida de control de calefacción;
t°≥5℃: El control de calefacción ha detenido la salida.；
2. Después de encender en la posición ON, t°>3 ℃: el control de calefacción no sale.
1. Después de presionar el botón de drenaje forzado, se ejecutará el drenaje forzado.；
2. Cuando se suelta el botón, se detendrá el drenaje forzado.。
Xiamen Jiedeng Machinery se especializa en la fabricación de drenaje automático de tanques de aire de alto rendimiento para tanques de almacenamiento de aire. Empleamos un diseño robusto, un estricto control de calidad y un rendimiento confiable para brindar soluciones duraderas para sistemas de aire comprimido.
Nuestros productos garantizan un drenaje eficiente del condensado, prolongan la vida útil del equipo, reducen los esfuerzos de mantenimiento y brindan un funcionamiento estable en diversas condiciones de trabajo.
Al elegirnos, recibirá calidad profesional, entrega oportuna y soporte posventa confiable.
El controlador de válvula de drenaje ha obtenido la certificación CE y la certificación RoHS. Adopta el sistema de gestión de calidad IATF16949.
Mientras tanto, Jiedeng también es una empresa nacional de alta tecnología, que posee varias patentes de invención, patentes de modelos de utilidad y patentes de diseño, y su tecnología central es controlable de forma independiente.
JIEDENG está listo para proporcionar sus controladores de válvulas de drenaje de alta calidad a clientes de todo el mundo.
