Sistema de control de drenaje inteligente

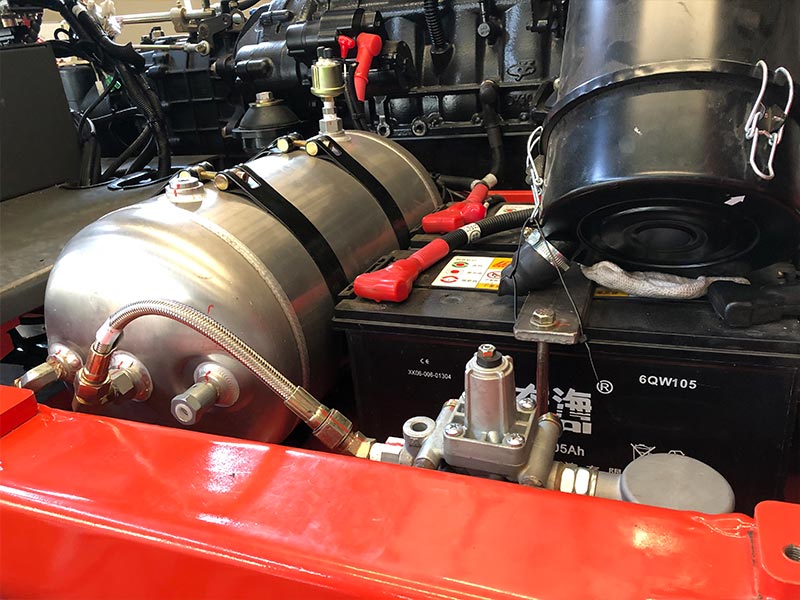

El sistema de control de drenaje inteligente fabricado por Xiamen Jiedeng es compatible con el voltaje del vehículo de 24 V CC. el Las configuraciones de energía y calefacción constantes están equipadas con fusibles de 10 A, y la alimentación clave está equipada con un fusible de 5 A. el El arnés de cableado utiliza alambre de cobre estañado de paredes delgadas, con un nivel de protección IP67. La válvula de drenaje está instalada. De acuerdo con la rosca M22 × 1,5, y el controlador debe colocarse en un lugar resistente al agua, al polvo y fácilmente. área mantenible.

Interacción de la señal de comunicación CAN

El controlador está equipado con interfaces de comunicación CAN-H y CAN-L, que se pueden conectar al área del controlador Red para lograr la intercomunicación de señales. Recibe sincrónicamente señales como las condiciones de funcionamiento del vehículo, Posición de llave en ON y estado del freno de mano y, en función del estado de conducción y estacionamiento, bloquea la lógica de drenaje. Durante En marcha, cierra la protección de drenaje de la presión del aire de frenado del vehículo.

Controlador de drenaje de estacionamiento

Es compatible con modos de señal de freno de mano de alta y baja efectividad, y se adapta a los sistemas eléctricos. definiciones de diferentes modelos de vehículos. Cuando el vehículo no está en estado de aplicar el freno de mano durante la conducción, El sistema bloquea a la fuerza todas las válvulas de drenaje para evitar cualquier movimiento y eliminar el riesgo de fuga de presión durante conducir;

Cuando se tira del freno de mano y el vehículo entra en estado de estacionamiento, el permiso de drenaje se activa automáticamente. se desbloquea y las válvulas de drenaje multicanal comienzan a funcionar según la secuencia preestablecida. Esto no sólo asegura la seguridad del frenado de conducción del vehículo pero también permite el drenaje automático en el estado de estacionamiento, logrando un equilibrio entre seguridad y practicidad.

Controlador de drenaje obligatorio

El sistema cuenta con un interruptor de palanca de drenaje forzado reiniciable externo, que sirve como un canal de control manual separado. del programa automático. Al presionar el interruptor se iniciará inmediatamente el drenaje y escape simultáneos de múltiples válvulas de drenaje y al soltar el botón se detendrá la operación inmediatamente. El funcionamiento es sencillo y sensible.

Es principalmente aplicable a escenarios como el mantenimiento diario de vehículos, escape manual de tuberías y emergencias. drenaje en condiciones especiales. El modo manual funciona de forma independiente y no interfiere con el original. lógica de control automático.

Detección de fallas del controlador

Cuando la llave del vehículo está en la posición "ON", el controlador realiza automáticamente autoverificaciones individuales en el Válvulas de drenaje de 8 vías. Se emplea un mecanismo de alarma de luz de código intermitente, donde el número de destellos es preciso Corresponde al cortocircuito, fallas de circuito abierto de cada cuerpo de válvula y la falla de detección de temperatura también puede ser constantemente iluminado para una indicación rápida, lo que facilita una rápida resolución de problemas.
